尽管现在已经是Apple将Storyboard整合进Xcode中的第四个年头，大家对于Storyboard的评价仍然褒贬不一。有早期就选择转向Storyboard用于UI开发的国内业界领头人物，也有创建项目就立马删除Storyboard的大牛。我经历过纯代码布局，同时也在多个多人合作项目中使用Storyboard开发界面。在初期绕过各种坑后，Storyboard将会是快速构建UI界面的好帮手，特别是在现如今设备分辨率与尺寸日益增加的情况下，它可以帮助工程师们节约大量的界面代码书写时间。Storyboard存在的一大意义在于为UI提供了可视化开发方式，另一方面提供了一种更好的MVC的View层实现方式，让你的ViewController代码更简洁。当然，Storyboard的不足仍然不可忽视，错误的难以定位经常让刚上手的开发者们手足无措，相比于代码更不容易阅读的XML源文件所导致多人合作中的冲突不易解决等问题仍然有待完善。本文从各个方面介绍一下Storyboard，分享一下Storyboard的一些使用心得。

历史

1986年Jean-Marie Hullot发明了IB(Interface Build–Storyboard的前身),并且和Macintosh的工具箱无缝融合，这一工具被Denison Bollay发现了。第二年， Denison Bollay带着Hullot和他的IB到NeXT,将IB演示给Steve Jobs看。老乔立意识到了IB的价值，并将其纳入到了NeXTSTEP中。之后Steve 带着NeXT的技术结晶(当然也包括IB)重新回归Apple，并将之整合到了Apple的体系中。2008年第一代iPhone SDK发布的时候，IB就已经捆绑在其中。到了Xcode4,Apple更是直接将其集成进IDE里。随后随着不断地改进，更新，演变，最终变成了我们今天所看到的Storyboard。从某种角度来说，Storyboard也是老乔留给我们的众多礼物之一。

故事板能做什么

故事板主要为我们提供了以下的功能：(这些功能都是可视化的)

• Auto Layout
• Size Classes
• Secnce的跳转
• 代码可视化

Auto Layout

自动布局颠覆了之前直接操作Frame的布局方式，从思考View应该在哪个位置,变成了考虑在特定条件下，View的所处的位置需要满足哪些条件。通过这些条件来确定View的Frame。自动布局在实际应用中大体上可以将分为三组:

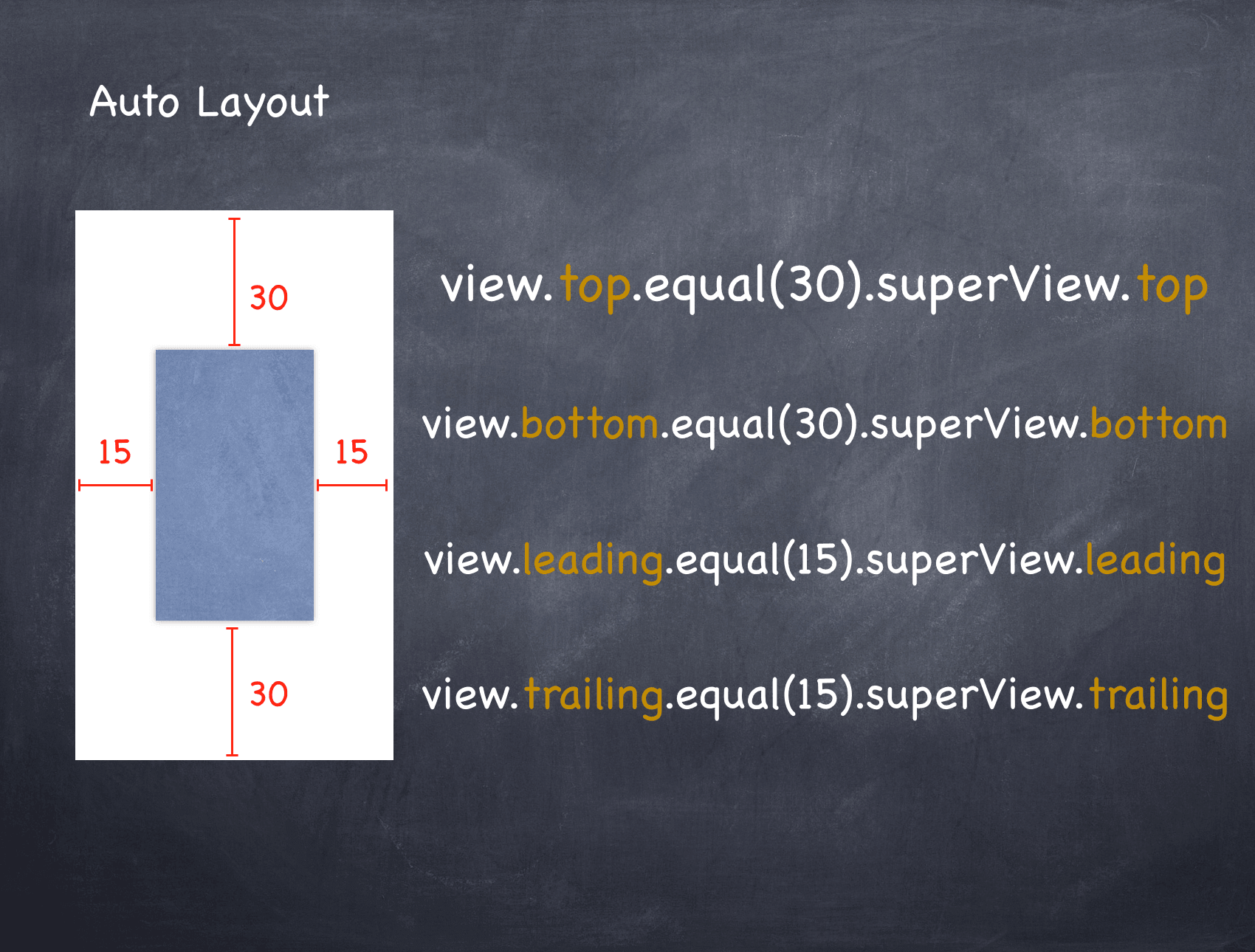

View与Super View的约束

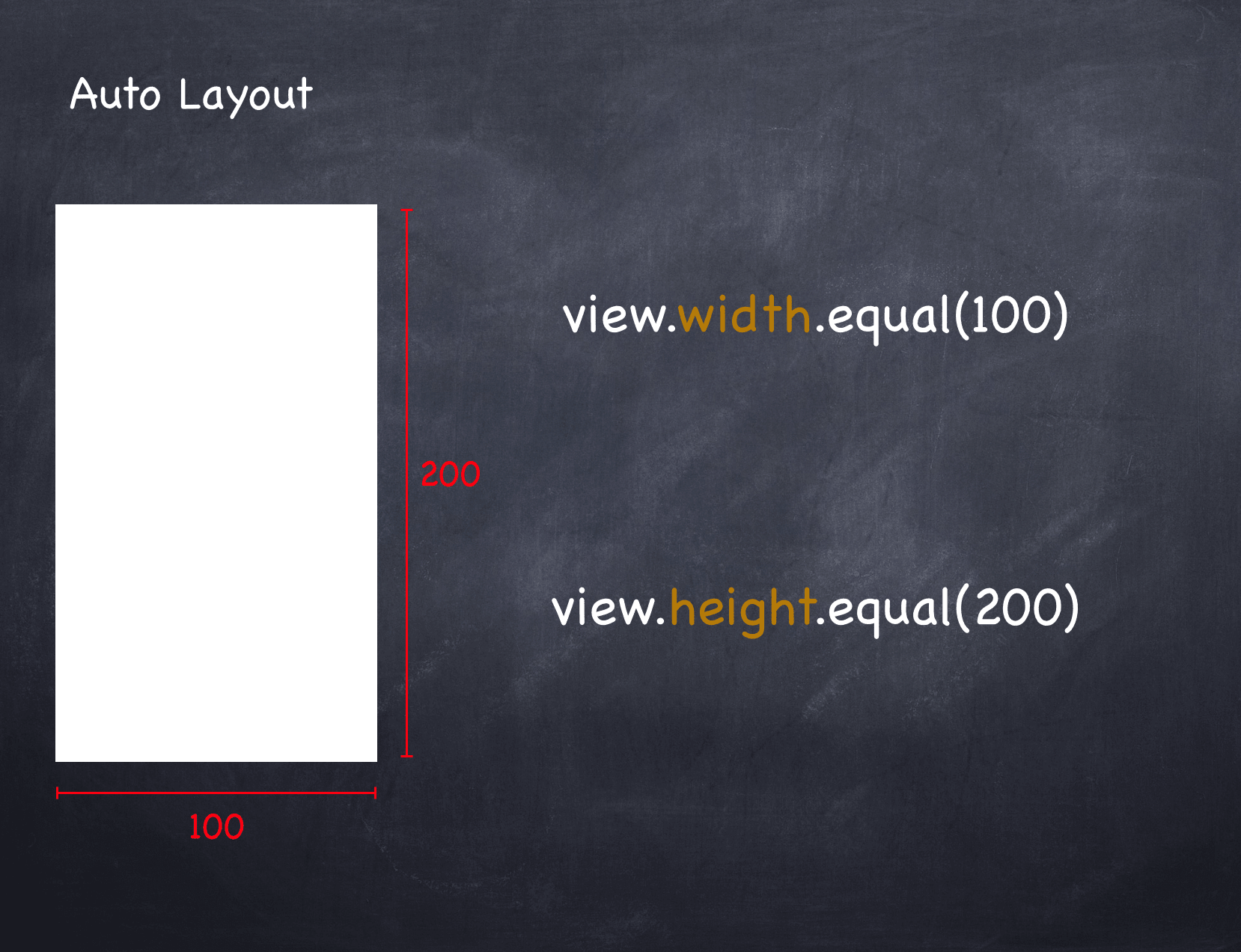

View自身的约束

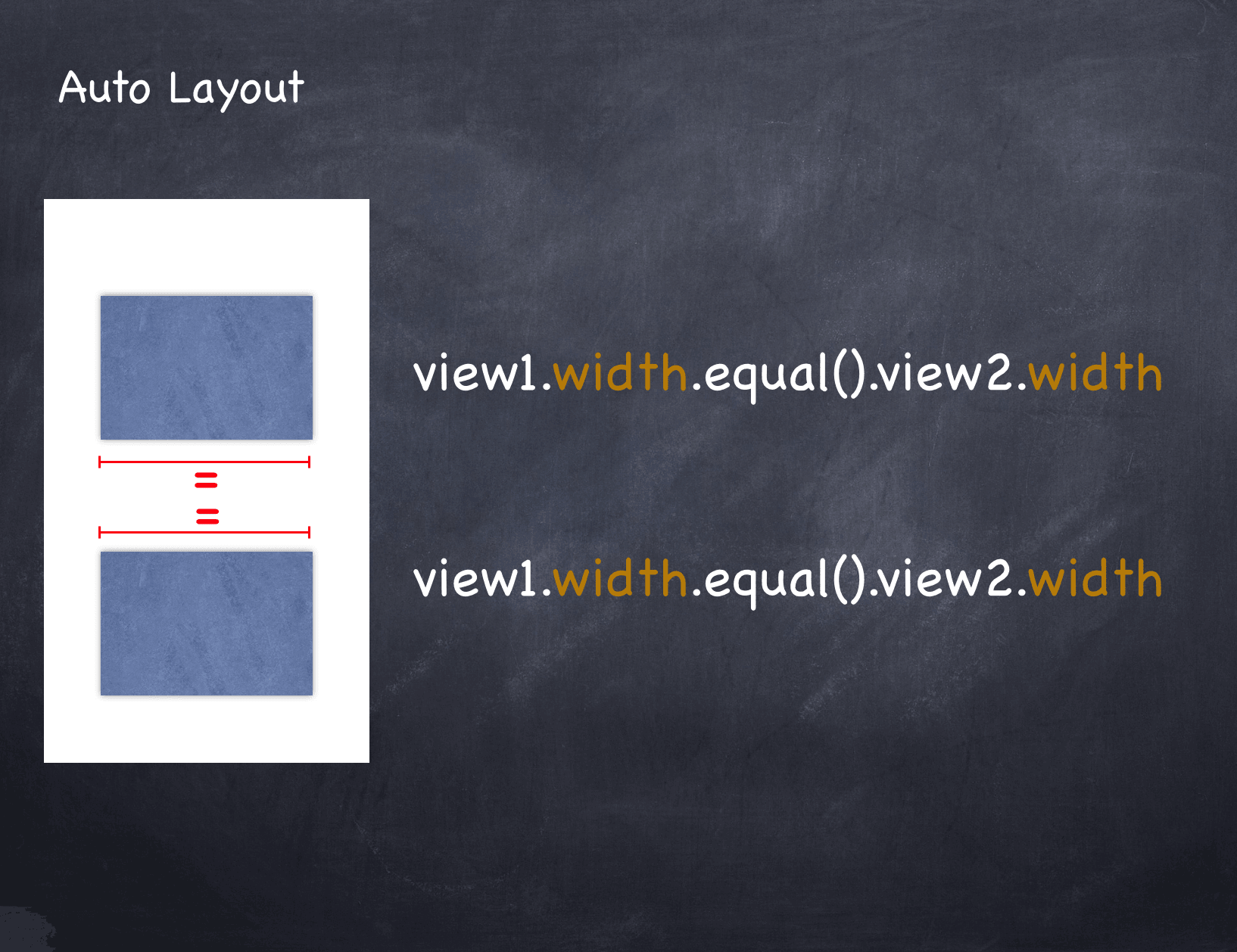

View与Other View的约束

假如我们需要在代码中使用自动布局可以使用
Visual Format Language或者NSLayoutConstraint的简单工厂方法来生成约束，然后添加到View上。我们来看一个例子：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30

//用代码来实现上图中View与Super View的约束
    UIView *superView = self.view;
    UIView *subView = [[UIView alloc] init];
    NSLayoutConstraint *leadingConstraint = [NSLayoutConstraint constraintWithItem:superView
                                                           attribute:NSLayoutAttributeLeading
                                                           relatedBy:NSLayoutRelationEqual
                                                              toItem:subView
                                                           attribute:NSLayoutAttributeLeading
                                                          multiplier:1
                                                            constant:15];
    NSLayoutConstraint *TrailingConstraint = [NSLayoutConstraint constraintWithItem:superView
                                                                         attribute:NSLayoutAttributeTrailing
                                                                         relatedBy:NSLayoutRelationEqual
                                                                            toItem:subView
                                                                         attribute:NSLayoutAttributeTrailing
                                                                        multiplier:1
                                                                          constant:15];

//topConstraint init...
//bottomConstraint init...
    [superView addConstraint:leadingConstraint];
    [superView addConstraint:TrailingConstraint];
    [superView addConstraint:topConstraint];
    [superView addConstraint:bottomConstraint];

    // 如果是iOS8+ 则使用下面的方式来激活Constraint
    // leadingConstraint.active = YES;
    // leadingConstraint.active = YES;
    // leadingConstraint.active = YES;
    // leadingConstraint.active = YES;

是不是一大团乱糟糟的代码?Visual Format Language用起来更加令人崩溃。好在业界已经有比较好的代码自动布局的第三方解决方案。但是仍然会有大堆的简单界面布局代码残留在你的代码中。

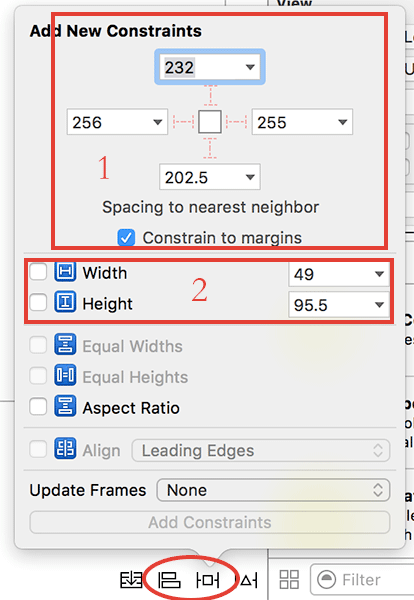

为了让你的生活更轻松(也为了让代码更清爽)，Storyboard就包含了非常优雅的可视化自动布局解决方案。以上一切，在Storyboard中都被浓缩成了两个按钮（下图红圈中的椭圆按钮）。

• 红框1:为被选中View和离他最近的View(可能是SuperView,也可能是另一个同层级的View,看哪个离它更近)添加Leading、Training、Top、Bottom四个属性约束。
• 红框2:为View添加自身宽和高约束
• 红色椭圆左侧按钮:当选中多个View时，为多个View添加约束

只需要点击几下鼠标，Storyboard就可以帮你轻松完成视图布局。

Auto Layout Debug

使用代码来对Auto Layout布局的另一个缺点在于debug的困难。当添加了多余的约束，往往只能在运行时才能发现错误。同时，要寻找出是哪一行代码添加了错误的约束也比较费力(往往连控制台都没有错误输出)。

而Storyboard却为此提供了非常友好的静态检查。主要针对View的约束、布局提供警告和Error,甚至是解决方案。

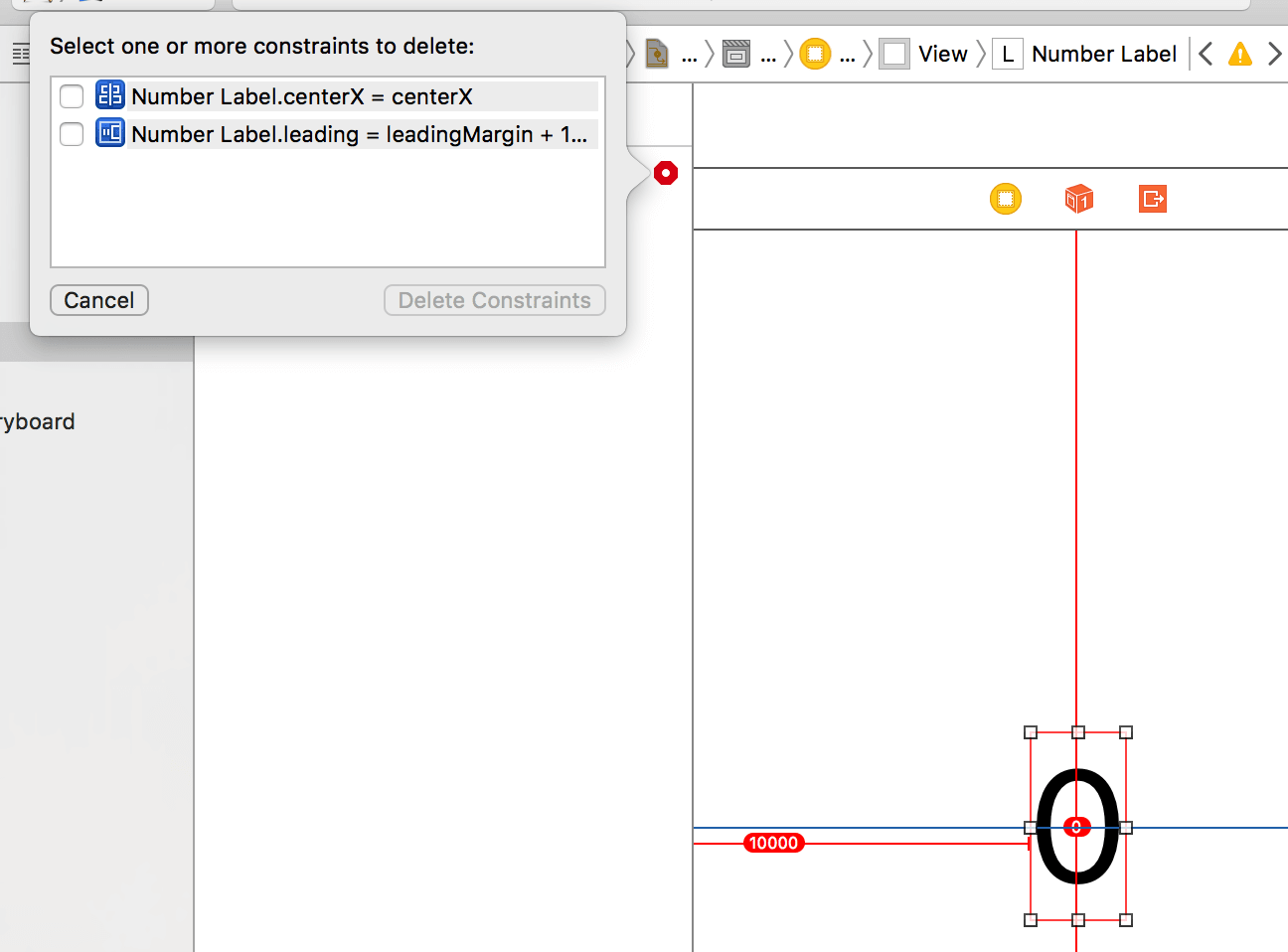

上图的例子是：我们为Label添加了多余的约束，Storyboard用红色标记出冲突的约束，并给出修改建议:删除其中一个约束以保证约束的正确性。是不是很友好？ ：）

Size Classes

Apple 与iOS 8推出了Size Classes的概念。意在解决因设备尺寸造成的适配问题。Size Classes通过将界面的宽度和高度抽象为正常和紧凑两种概念，通过合理的组合，可以将现有设备(以及未来将要出现的设备)划分到不同的Size中。因此，无论是代码还是界面布局，只需要针对Size进行，而不用再拘泥于分辨是iPhone还是iPad,是横屏还是竖屏的问题了。Size Classes的推出是具有前瞻性的，无论是Apple Watch还是iOS 9推出的的iPad 分屏模式，都可以用Size Classes完美解决适配的问题。

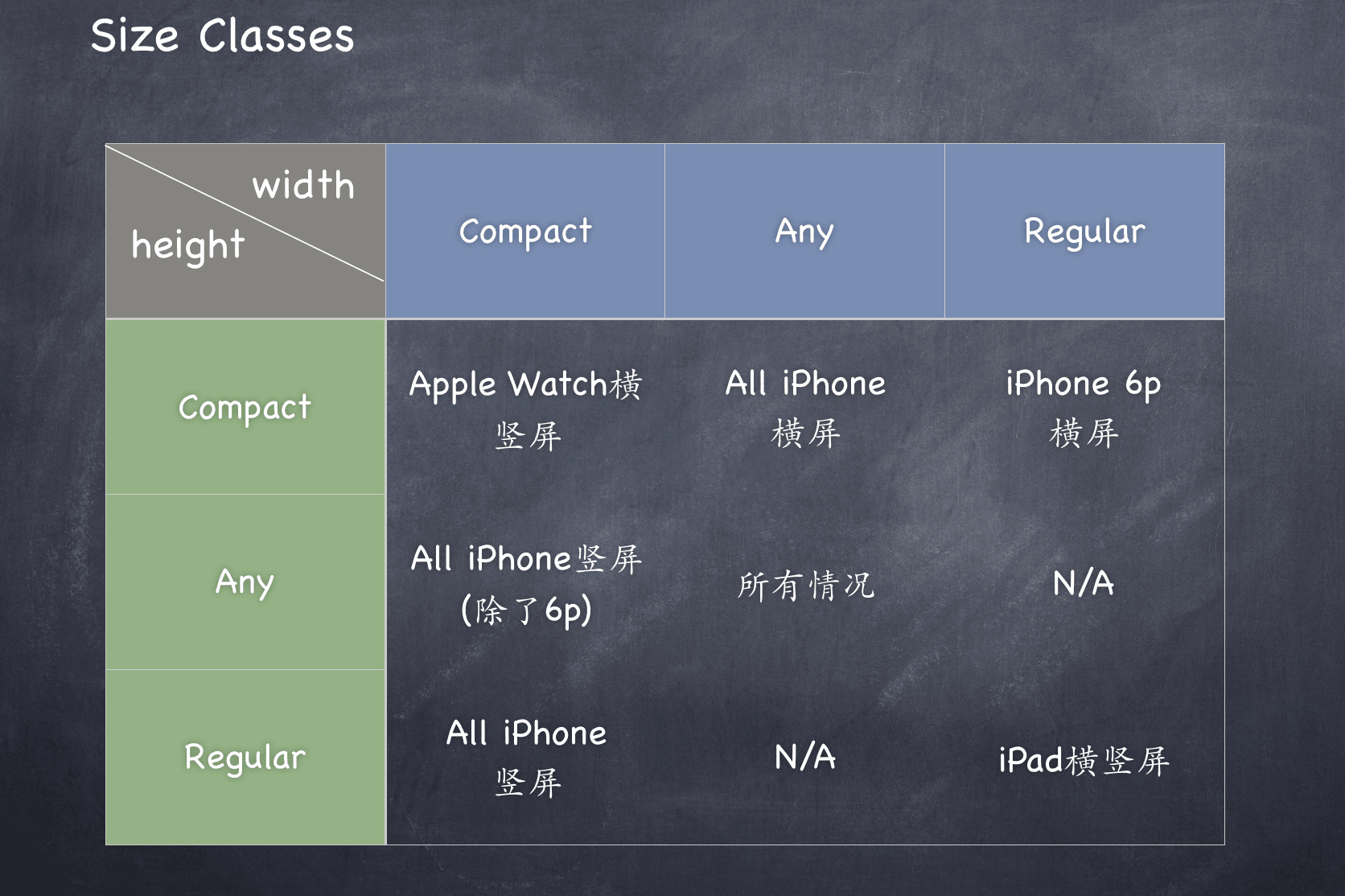

Size Classes和现有设备的对照表如下：

在之前，我们要对横屏竖屏的界面进行区分，代码一般是这样的：

1
2
3
4
5
6
7
8

if (IPAD_PORTRAIT)
{
    //TODO:modify something portrait
}
else
{
    //TODO:modify something landscape
}

在Size Classes时代，Apple引入了一个新的类UITraitCollection来封装水平和垂直方向的Size信息。现在我们通过代码来改变界面是这样的：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

- (void)willTransitionToTraitCollection:(UITraitCollection *)newCollection
              withTransitionCoordinator:(id <UIViewControllerTransitionCoordinator>)coordinator
{
    [super willTransitionToTraitCollection:newCollection
                 withTransitionCoordinator:coordinator];
    [coordinator animateAlongsideTransition:^(id <UIViewControllerTransitionCoordinatorContext> context)
    {
        if (newCollection.verticalSizeClass == UIUserInterfaceSizeClassCompact) {
            //To Do: modify something for compact vertical size
        } else {
            //To Do: modify something for other vertical size
        }
        [self.view setNeedsLayout];
    } completion:nil];
}

在TODO中做相对应Size的事。

可以想见的是，仍然会有非常多的布局代码占据着你的源文件。但在Storyboard中，一切变得异常简单。

使用Size Classes，我们只需要选择相对应的size，在那个Size下进行布局。运行时，就会根据设备的尺寸，自动地展示相对应Size的布局。比如iPhone竖屏就展示width Compact height RegularSize下的信息。当手机横屏，系统会自动添加一个过渡动画(虽然有点生硬),并转到width Regular height Compact的Size。这一切不需要一行代码。

能不能再给力点?

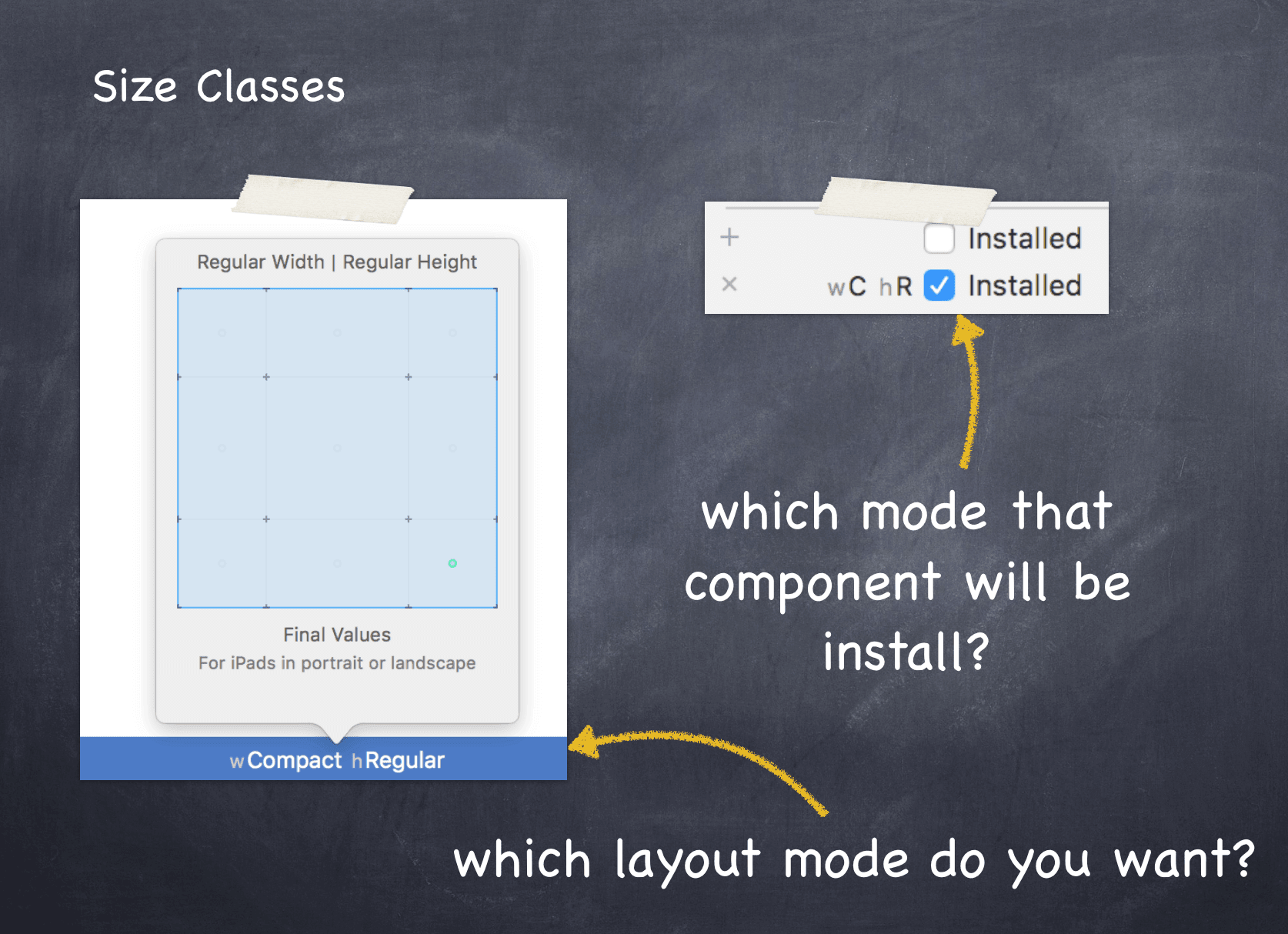

Sure.有这么一种情景:iPhone横屏下，拥有一个avatarView,竖屏下拥有一个相同的avatar View。这种情况下我们只需要在一个Size中完成这个View,然后在Storyboard的attributed inspector中做一些勾选，将其”install”进相对应的Size中，就可以达到复用的目的。如果有差异，则在对应的Size中定制即可。（如下图）

能不能再给力点儿？

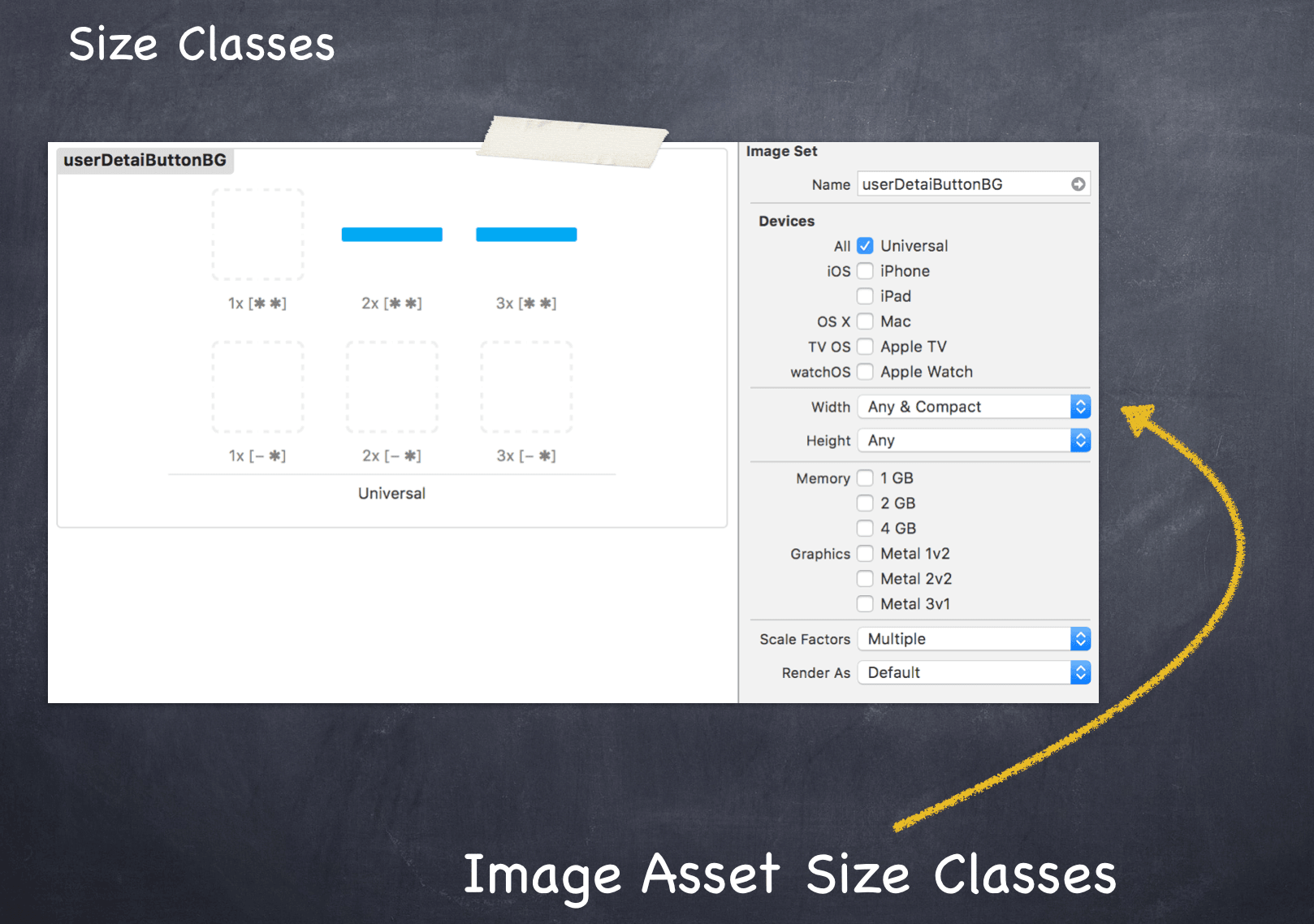

Of Course！除了View,约束也可以不同Size配置不同。最厉害的是，图片文件也可以根据Size来区分。我们只需要对.xcassets文件勾选Size Classes,就可以为不同Size配置不同图片.这意味着，在同一个安装包下，通过Size Classes，我们甚至可以为横屏iPhone和竖屏iPhone做出完全不同的App!
